Akümülasyon tankı bağlantı şeması

MIT kullanım kılavuzundaki akümülasyon tankı ile perdesiz ve perdeli buffer tankı şemaları, tank üzerindeki bağlantıların ölçüleri ve kılavuzun emniyet kuralları. Kılavuza göre mekanik tesisat, ürün modeline uygun şemaya göre ehliyetli firmalarca yapılır.

Kaynaklar: montaj ve kullanım kılavuzu s. 2–10; MIT ürün kataloğu (01-2019, V1.0) s. 9–14; İngilizce kılavuz s. 7–8Son güncelleme: 16 Ekim 2026

Akümülasyon tankı, kazan ve plakalı eşanjör

Kazan suyu plakalı eşanjörün birincil tarafından geçer. İkincil taraftaki pompa tankın altındaki kullanım suyunu eşanjöre gönderir, ısınan su tankın üst bölümüne döner. Kullanım sıcak suyu tankın üstünden çıkar, soğuk su alttan girer.

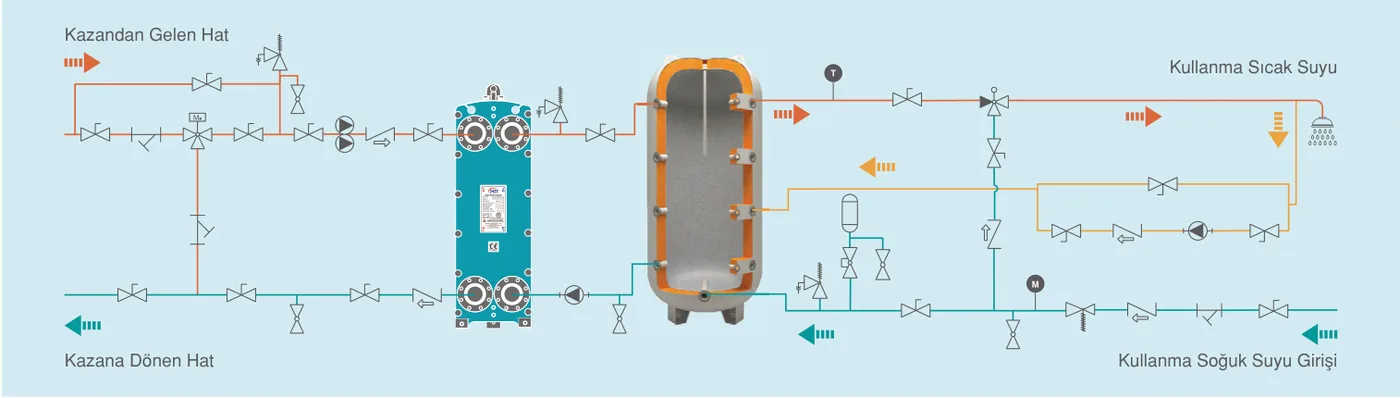

Akümülasyon tankı bağlantı şeması: kazandan gelen ve kazana dönen hat, plakalı eşanjör, şarj pompası, tank, kullanma sıcak suyu, sirkülasyon ve soğuk su girişi
Şekil 1. Akümülasyon tankı bağlantı şeması. Kaynak: montaj ve kullanım kılavuzu, s. 7 (PDF s. 12). Katalogdaki eş şema s. 10'da.

Şemadaki elemanlar

  • Kazan devresinde: 3 yollu oransal motorlu vana ve by-pass hattı, ikiz pompa, çek valf, pislik tutucu, basınç emniyet ventili
  • Eşanjör ile tank arasında: şarj pompası, emniyet ventili, küresel vanalar
  • Kullanım sıcak suyu çıkışında: sıcaklık göstergesi ve 3 yollu vana; sirkülasyon hattında pompa ve çek valf
  • Soğuk su girişinde: pislik tutucu, çek valf, basınç düşürücü, basınç göstergesi, membranlı genleşme tankı ve basınç emniyet ventili

Elemanlar kılavuzdaki sembol listesine göre okunmuştur (Şekil 4). Eşanjör seçimi için MIT plakalı eşanjörler: plakaliesanjor.com.

Tank bağlantıları, MIT 104–5004 Katalog s. 10. İnç.
HacimPrimer-sekonderFlanşIsıtıcı
100 L1"4"1½"
160–500 L1¼"4"1½"
800–2.000 L1½"5"2"
2.500–3.000 L2"5"2"
4.000–5.000 L3"5"2"

Tüm modellerde magnezyum anot 1¼", termometre ve sensör ½". Kesitte dört seviyede primer-sekonder giriş ve çıkış görülür (katalog s. 10).

Buffer tankı, soğutucu ve yük

Kılavuzdaki iki şemada tank soğutucu devresi ile yük devresi arasındadır. Perdeli şemada yük devresinde 3 yollu oransal motorlu vana ve by-pass hattı vardır. Hangi tipin kullanılacağı tesisatın hidrolik şemasına göre seçilir (ekinendustriyel.com buffer tank sayfası).

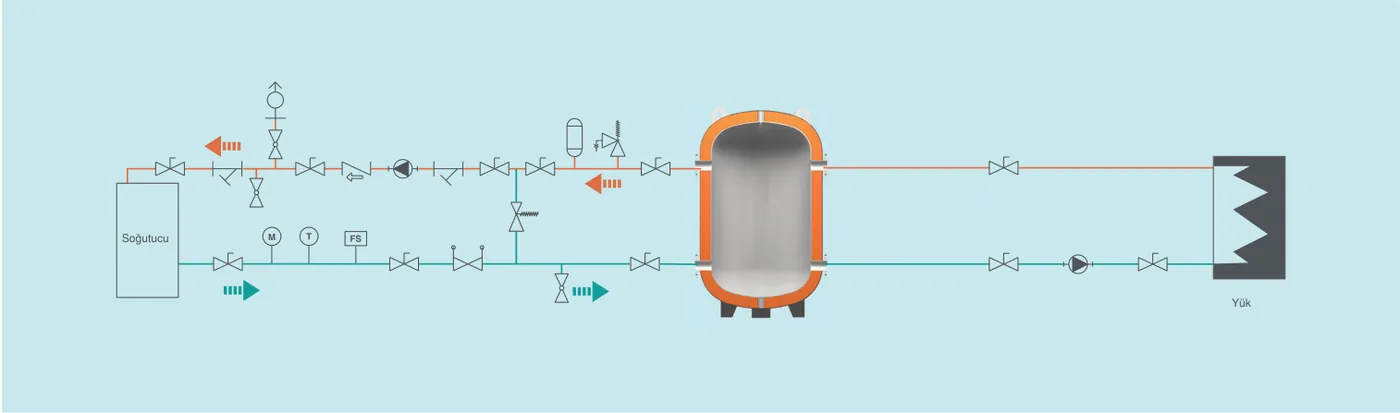

Perdesiz buffer tank bağlantı şeması: soğutucu devresi, tank ve yük devresi
Şekil 2. Perdesiz buffer tankı. Kaynak: kılavuz, s. 8 (PDF s. 13).

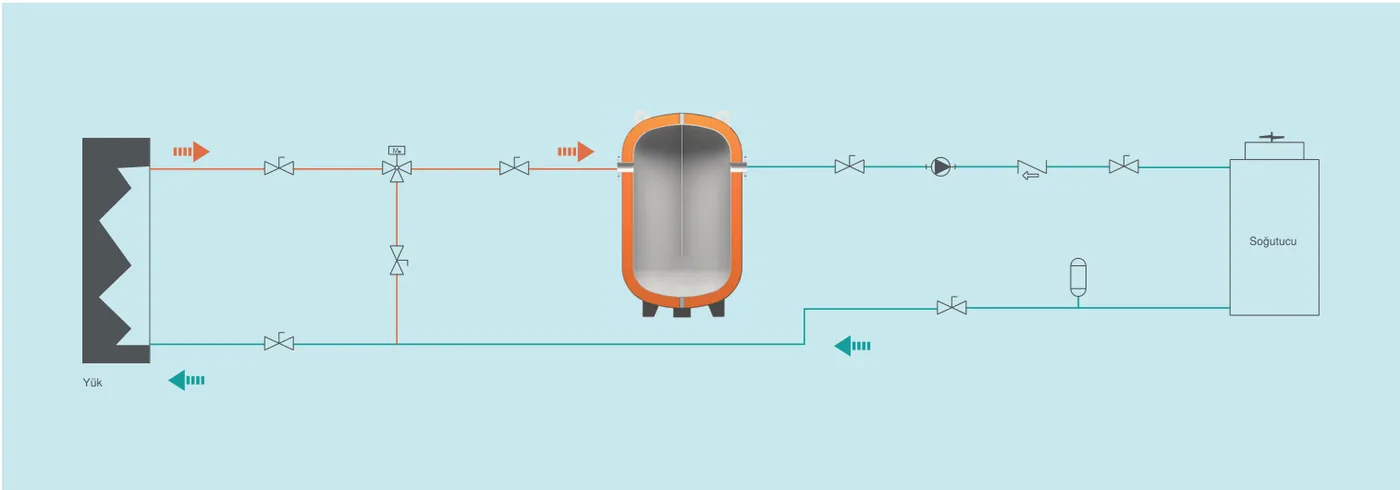

Perdeli buffer tank bağlantı şeması: yük, 3 yollu motorlu vana, tank, pompa, soğutucu ve genleşme tankı
Şekil 3. Perdeli buffer tankı. Kaynak: kılavuz, s. 8 (PDF s. 13).
Buffer tankı bağlantıları Katalog s. 12 ve 14. Flanşlar PN16.
HacimPerdesiz MIT-BPerdeli MIT-PB
100 L1½"; boşaltma 1¼"; hava alma 1¼"DN50; boşaltma ¾"; hava alma ½"
300 L2"; boşaltma 1½"DN50; boşaltma ¾"
500 L2½"; boşaltma 1½"DN65; boşaltma 1"
800–1.000 LDN80–DN100; boşaltma 2"DN80–DN100; boşaltma 1"–1¼"; hava alma ½"–¾"
1.500–2.000 LDN125; boşaltma 2"DN125; boşaltma 1½"
2.500–3.000 LDN150; boşaltma 2½"DN150; boşaltma 2"
4.000–5.000 LDN200; boşaltma 2½"DN200; boşaltma 2"

Perdesiz serinin tüm modellerinde primer çıkış hava alma 1¼"; perdeli seride hava alma 100–800 L'de ½", 1.000–5.000 L'de ¾". İngilizce kılavuz ayrıca "combi buffer" şemaları verir ve iç gövdeye en çok 8 bar, dış gövdeye en çok 4 bar emniyet ventili ister; Türkçe kılavuzda bu ürünün karşılığı ve teknik tablosu yoktur.

Emniyet ventili ve genleşme tankı

Kılavuz akümülasyon tankı ile perdeli ve perdesiz buffer tankı şemalarının altına aynı kuralı yazar: cihaz işletme basıncından en az %10 düşük açma basıncına sahip otomatik tip emniyet ventili kullanılır. Ventil TS EN 1487:2016'ya uygun olmalıdır; takılmamış, arızalı veya yanlış bağlanmışsa cihaz garanti dışıdır (kılavuz s. 2).

Soğuk su girişine konan kapalı genleşme tankı en az cihaz hacminin %10'u büyüklükte seçilir, en çok 8 bar'da çalışır, ön basıncı işletme basıncının %10 altına ayarlanır ve yılda iki kez kontrol edilir (kılavuz s. 3). Örnek: 2.000 L'lik MIT 2004 için en az 200 L. Membranlı genleşme tankları: genlesmetanki.com.

Galvanizli akümülasyon tankı İngilizce kılavuz s. 7. Türkçe katalogda bu tipin ölçü tablosu yoktur.
İşletme basıncıEmniyet ventili, en çok açma
10 bar8 bar
16 bar12 bar

Ana site daldırma galvaniz akümülasyon tanklarında S355J2 (ST 52-3) sac kullanıldığını yazar.

Bakım ve yerleşim

  • Emaye akümülasyon tankında magnezyum anot yılda en az iki kez kontrol edilir; ömrü uygun suda 2 yıldır, su koşuluna göre 6 aya kadar düşer (kılavuz s. 9–10). Anot değişim adımları ve ömür tablosu: boylerler.com boyler bakımı.
  • Buffer tankında üst noktaya otomatik hava purjörü, alt noktaya drenaj konur; sensörler tabakalaşmayı temsil eden yüksekliklere yerleştirilir; izolasyon ve buhar bariyeri periyodik kontrol edilir (ekinendustriyel.com buffer tank sayfası).
  • Akümülasyon tankında ana site anot kontrolü ve değişimi, emniyet donanımlarının testi, sirkülasyon ve karışım vanası ayarı, iç yüzeyin görsel muayenesi ve zaman programlı termal dezenfeksiyon sayar.
  • Cihaz donma riski olmayan kapalı mekâna, ağırlığını taşıyan düz bir kaide üzerine kurulur; +5 °C ile +50 °C ortam sıcaklığı için tasarlanmıştır. Hacme göre en düşük tavan yüksekliği kılavuzun 4. sayfasındadır.

Teklif isteKılavuzu indir (PDF, 6,8 MB)

Mekanik montaj ve devreye alma teklife dahil değildir (Ekin Endüstriyel genel satış şartları, madde 14). Şemalar örnektir; üretici şemaları haber vermeden değiştirme hakkını saklı tutar (kılavuz s. 1).

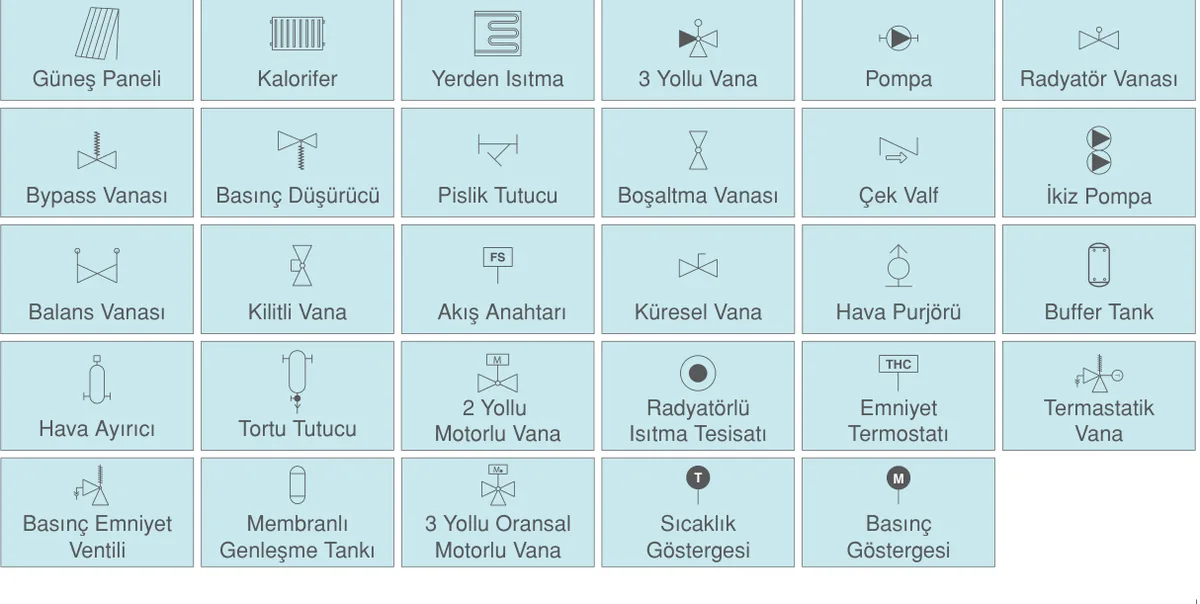

Tesisat sembolleri: güneş paneli, kalorifer, yerden ısıtma, 3 yollu vana, pompa, radyatör vanası, bypass vanası, basınç düşürücü, pislik tutucu, boşaltma vanası, çek valf, ikiz pompa, balans vanası, kilitli vana, akış anahtarı, küresel vana, hava purjörü, buffer tank, hava ayırıcı, tortu tutucu, 2 yollu motorlu vana, radyatörlü ısıtma tesisatı, emniyet termostatı, termostatik vana, basınç emniyet ventili, membranlı genleşme tankı, 3 yollu oransal motorlu vana, sıcaklık ve basınç göstergesi
Şekil 4. Şema sembolleri. Kaynak: kılavuz, s. 8 (PDF s. 13).
