Akümülasyon Tankları
MIT akümülasyon tankları (MIT 104–5004) 100–5.000 L, 10 bar gövde basınçlı, emaye kaplı kullanım sıcak suyu depolarıdır; içlerinde serpantin yoktur, su dışarıdaki bir eşanjörde ısıtılır. Aynı katalogdaki buffer tankları (MIT-B perdesiz, MIT-PB perdeli) ısıtma ve soğutma devresi suyu içindir.
Kaynaklar: MIT boyler, akümülasyon tankı, buffer tank ürün kataloğu (01-2019, V1.0) s. 9–14; montaj ve kullanım kılavuzu; İngilizce kılavuz; ekinendustriyel.com akümülasyon ve buffer tank sayfalarıSon güncelleme: 16 Ekim 2026
Akümülasyon tankı, White serisi
- Hacim
- 100–5.000 L, 13 model
- Gövde basıncı
- 10 bar
- Sıcaklık
- En çok 95 °C kullanım
- İç yüzey
- DIN 4753-3'e uygun emaye (glasslined)
- Katodik koruma
- DIN 4753-3'e uygun magnezyum anot, 1¼"; isteğe göre elektronik anot
- İzolasyon
- 100–500 L: 42 kg/m³ HCFC içermeyen sert poliüretan, 50 mm. 800–5.000 L: 18 kg/m³ yumuşak poliüretan, 80 mm; isteğe göre 26 kg/m³ alev geciktirici EN 15332'ye uygun
- Dış kılıf
- 100–500 L: elektrostatik toz boyalı sac veya vinleks suni deri; 800–5.000 L: vinleks suni deri
- Donanım
- Termometre 0–120 °C; tüm tiplerde temizleme ve kontrol kapağı; isteğe göre elektrikli ısıtıcı
Kaynak: katalog s. 9. Ana site, serpantin olmadığı için iç yüzeyin emayeyle daha hijyenik ve korozyona dayanıklı yapıldığını yazar.

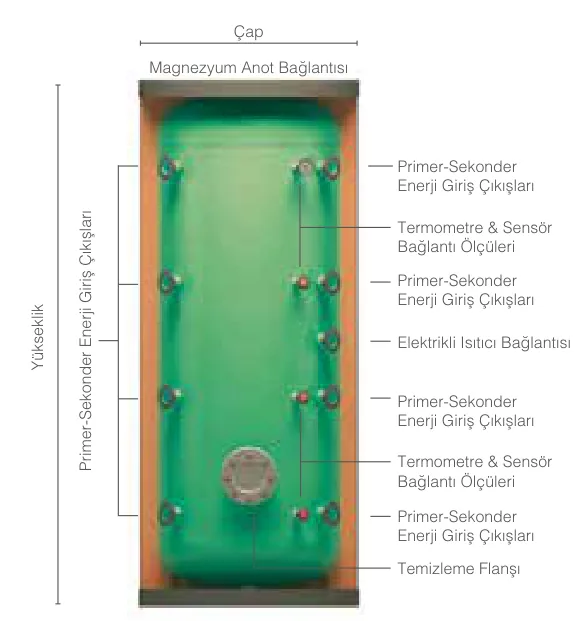

| Model | Hacim (L) | Çap (mm) | Yükseklik (mm) | Devrilme ölçüsü (mm) | Brüt ağırlık (kg) | Primer-sekonder giriş, çıkış | Temizleme flanşı | Elektrikli ısıtıcı | İzolasyon (mm) |
|---|---|---|---|---|---|---|---|---|---|
MIT 104 | 100 | 490 | 1.080 | 1.205 | 57 | 1" | 4" | 1½" | PU/50 |
MIT 164 | 160 | 590 | 1.125 | 1.290 | 74 | 1¼" | 4" | 1½" | PU/50 |
MIT 204 | 200 | 590 | 1.320 | 1.465 | 81 | 1¼" | 4" | 1½" | PU/50 |
MIT 304 | 300 | 700 | 1.210 | 1.420 | 99 | 1¼" | 4" | 1½" | PU/50 |
MIT 504 | 500 | 750 | 1.800 | 1.970 | 155 | 1¼" | 4" | 1½" | PU/50 |
MIT 804 | 800 | 900 | 2.100 | 2.300 | 225 | 1½" | 5" | 2" | S/80 |
MIT 1004 | 1.000 | 1.000 | 2.070 | 2.320 | 237 | 1½" | 5" | 2" | S/80 |
MIT 1504 | 1.500 | 1.120 | 2.300 | 2.580 | 332 | 1½" | 5" | 2" | S/80 |
MIT 2004 | 2.000 | 1.260 | 2.230 | 2.580 | 472 | 1½" | 5" | 2" | S/80 |
MIT 2504 | 2.500 | 1.460 | 2.200 | 2.660 | 562 | 2" | 5" | 2" | S/80 |
MIT 3004 | 3.000 | 1.460 | 2.560 | 3.220 | 622 | 2" | 5" | 2" | S/80 |
MIT 4004 | 4.000 | 1.660 | 2.665 | 3.160 | 762 | 3" | 5" | 2" | S/80 |
MIT 5004 | 5.000 | 1.660 | 3.100 | 3.535 | 882 | 3" | 5" | 2" | S/80 |
Ana sitedeki 3D listede MIT 404 (400 L) da geçer, katalogda ölçüsü yoktur; ana site MIT 204'ü "204L" yazar, katalogda 200 L'dir. MIT 3004'ün devrilme ölçüsü (3.220 mm) daha büyük MIT 4004'ten (3.160 mm) fazla yazılıdır; siparişte teyit edin.
Buffer tankı, perdesiz ve perdeli
- Hacim
- 100–5.000 L; daha büyük basınç ve hacim özel imal edilir
- İşletme basıncı
- 6 bar
- Flanş
- DN50–DN300, PN16 Tablolardaki en büyük bağlantı DN200
- Sıcaklık
- En çok 95 °C kullanım
- Gövde
- S235JR (TS EN 10025) çelik
- İzolasyon
- 18 kg/m³ yumuşak poliüretan, 80 mm; isteğe göre 26 kg/m³ alev geciktirici EN 15332'ye uygun
- Dış kılıf
- Vinleks suni deri; 800–3.000 L isteğe göre poliüretan izole, galvaniz sac üzeri toz boyalı
Kaynak: katalog s. 11 ve 13. Perdeli veya perdesiz seçimi tesisatın hidrolik şemasına göre yapılır (ekinendustriyel.com buffer tank sayfası).

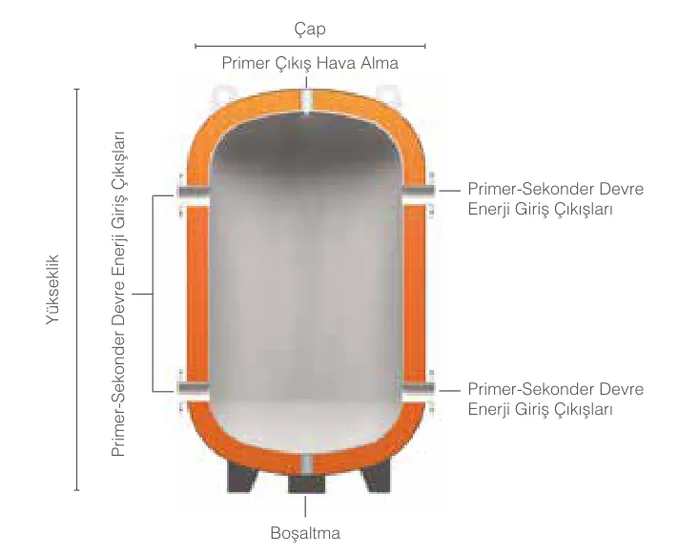

| Model | Hacim (L) | Çap (mm) | Yükseklik (mm) | Devrilme ölçüsü (mm) | Brüt ağırlık (kg) | Primer-sekonder giriş, çıkış | Boşaltma |
|---|---|---|---|---|---|---|---|
MIT-B 104 | 100 | 540 | 1.160 | 1.290 | 48 | 1½" | 1¼" |
MIT-B 304 | 300 | 760 | 1.285 | 1.515 | 84 | 2" | 1½" |
MIT-B 504 | 500 | 800 | 1.830 | 2.020 | 140 | 2½" | 1½" |
MIT-B 804 | 800 | 910 | 2.130 | 2.335 | 372 | DN80 | 2" |
MIT-B 1004 | 1.000 | 1.010 | 2.100 | 2.350 | 471 | DN100 | 2" |
MIT-B 1504 | 1.500 | 1.120 | 2.440 | 2.700 | 746 | DN125 | 2" |
MIT-B 2004 | 2.000 | 1.260 | 2.370 | 2.585 | 847 | DN125 | 2" |
MIT-B 2504 | 2.500 | 1.460 | 2.260 | 2.710 | 1.198 | DN150 | 2½" |
MIT-B 3004 | 3.000 | 1.460 | 2.660 | 3.050 | 1.258 | DN150 | 2½" |
MIT-B 4004 | 4.000 | 1.660 | 2.700 | 3.190 | 1.774 | DN200 | 2½" |
MIT-B 5004 | 5.000 | 1.660 | 3.100 | 3.555 | 1.894 | DN200 | 2½" |

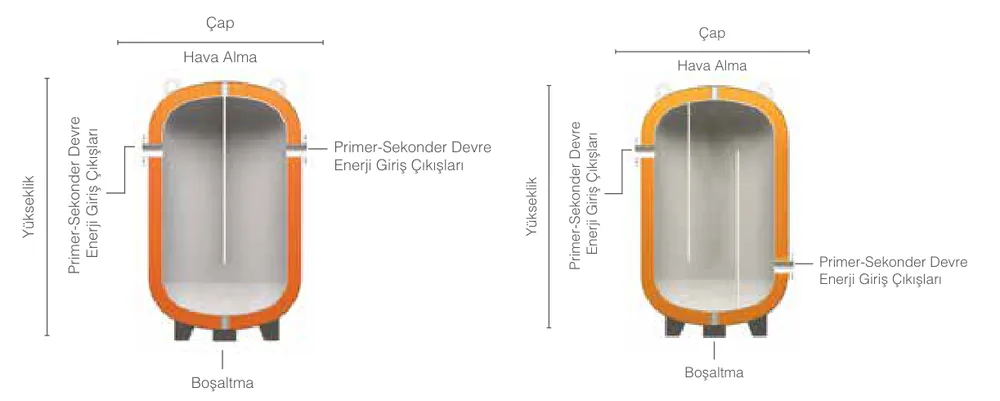

| Model | Perde (adet) | Hacim (L) | Çap (mm) | Yükseklik (mm) | Devrilme ölçüsü (mm) | Brüt ağırlık (kg) | Primer-sekonder | Hava alma | Boşaltma |
|---|---|---|---|---|---|---|---|---|---|
MIT-PB 104 | 1 | 100 | 540 | 1.160 | 1.290 | 62 | DN50 | ½" | ¾" |
MIT-PB 304 | 1 | 300 | 760 | 1.285 | 1.515 | 108 | DN50 | ½" | ¾" |
MIT-PB 504 | 1 | 500 | 910 | 1.540 | 2.000 | 180 | DN65 | ½" | 1" |
MIT-PB 804 | 1 | 800 | 910 | 2.130 | 2.335 | 248 | DN80 | ½" | 1" |
MIT-PB 1004 | 2 | 1.000 | 1.010 | 2.100 | 2.700 | 395 | DN100 | ¾" | 1¼" |
MIT-PB 1504 | 2 | 1.500 | 1.120 | 2.440 | 2.700 | 395 | DN125 | ¾" | 1½" |
MIT-PB 2004 | 2 | 2.000 | 1.260 | 2.370 | 2.585 | 535 | DN125 | ¾" | 1½" |
MIT-PB 2504 | 2 | 2.500 | 1.460 | 2.260 | 2.710 | 636 | DN150 | ¾" | 2" |
MIT-PB 3004 | 3 | 3.000 | 1.460 | 2.660 | 3.050 | 756 | DN150 | ¾" | 2" |
MIT-PB 4004 | 3 | 4.000 | 1.660 | 2.700 | 3.190 | 912 | DN200 | ¾" | 2" |
MIT-PB 5004 | 3 | 5.000 | 1.660 | 3.100 | 3.555 | 1.080 | DN200 | ¾" | 2" |
Katalogda perdesiz modellerin brüt ağırlığı aynı hacimdeki perdeli modellerden belirgin yüksektir (800 L: 372 ve 248 kg); MIT-PB 1004 ile 1504 aynı ağırlık ve devrilme ölçüsüyle yazılıdır. Değerler katalogdaki gibidir; siparişte teyit edin.
Kaynaklara göre değerler
| Konu | Değer | Kaynak |
|---|---|---|
| Buffer işletme basıncı | 6 bar | Katalog s. 11 ve 13 (bu sayfada kullanılan) |
| Buffer işletme basıncı | 10 bar'a kadar | ekinendustriyel.com boyler, akümülasyon ve buffer karşılaştırma yazısı |
| Buffer gövdesi | S235JR (TS EN 10025) | Katalog; ekinendustriyel.com buffer tank sayfası |
| Buffer gövdesi | Ereğli TRKK 6222 | Aynı karşılaştırma yazısı |
| İzolasyon yoğunluğu | Hacme göre 42, 18 veya 26 kg/m³ | Katalog |
| İzolasyon yoğunluğu | 42–44 kg/m³ | Aynı karşılaştırma yazısı |
| Galvanizli akümülasyon tankı | İşletme 10 bar, ventil en çok 8 bar; işletme 16 bar, ventil en çok 12 bar | İngilizce kılavuz s. 7; Türkçe katalogda ölçü tablosu yok |
| Test basıncı | Belirtilmez | Katalog, kılavuz |
Değerler ayrıştığında belge ve katalog değeri esas alınır; siparişte tasarım basıncı yazılı istenir.
Paslanmaz tank
AISI 304 gövdeli MIT-SS akümülasyon tankları ve boylerler (100–5.000 L) basınçlı kaplar genel kataloğunda; ölçü tablosu boylerler.com'da.
